ADAPTER ZA NAPAJANJE PREK KABLA S PREPLETENIMA ŽILAMA AWZ-603 PULSAR

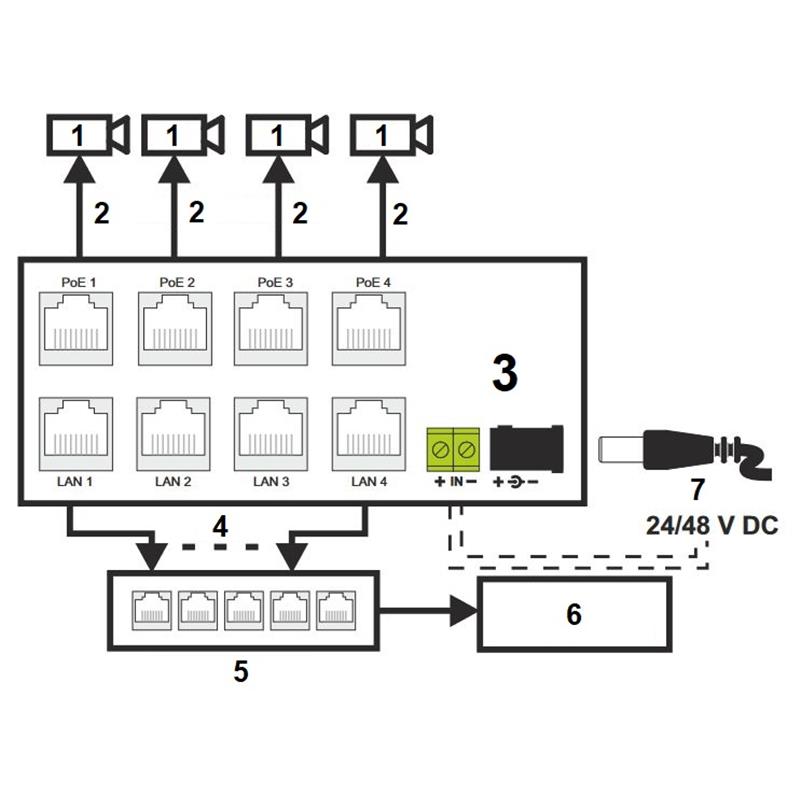

Panela AWZ-603 je pasivna naprava z nalogo napajanja prek kabla s prepletenima žilama potekajočega do končnih naprav opremljenih s porti PoE

Standardno so v kablu s prepletenima žilama za prenos podatkov uporabljene žile 1, 2, 3 in 6

Plošča PoE dodaja na ostalih žilah 4, 5(+); 7, 8(-) napetost napajanja

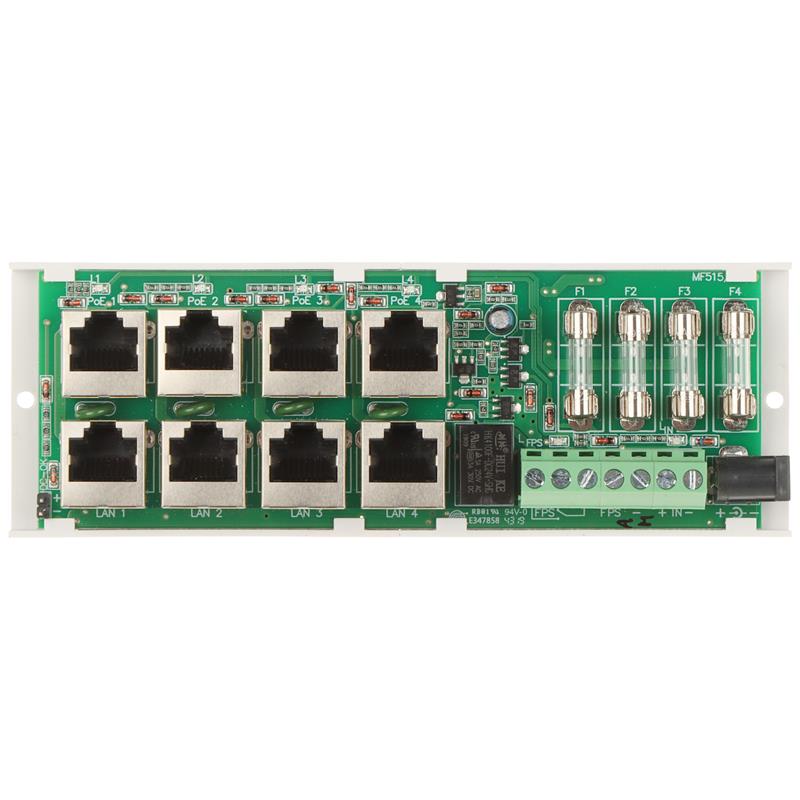

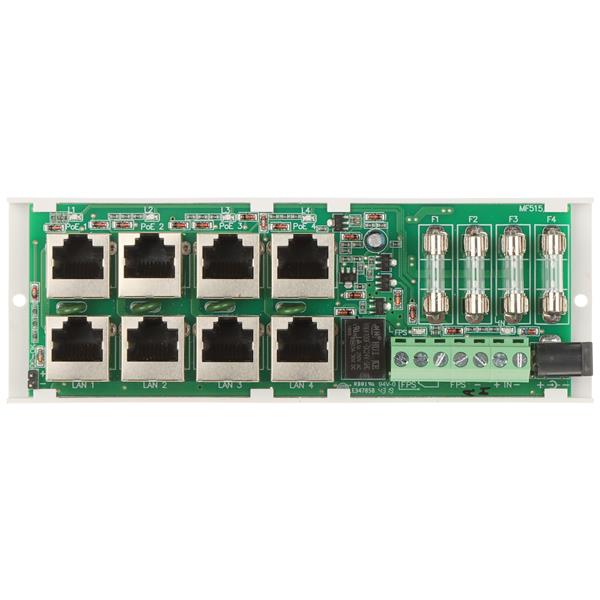

Na sprednji strani plošče se nahajata dve vrsti vtičnic RJ-45

Plošča je v stanju dati napajanje do 4 napravam PoE

AWZ-603 Je pasivna naprava

Vsak izhod je opremljen z zaščito pred kratkim stikom (SCP) v obliki varovalke F0.5A in s prenapetostno zaščito - varistorji

Stanje izhodov siognalizirajo štiri diode LED L1÷L4

Poškodovanje varovalke je signalizirano z ugasnitvijo ustrezne diode LED

Poleg tega se v primeru okvare vklopita izhod FPS in dioda FPS in nastopi preklop kontaktov releja

Izhod FPS se lahko uporablja za daljinsko kotrolo stanja modula PoE

Pozor!

Naprava je namenjena za delo v omrežjih 10/100 Mb/s

Proizvod ni primeren za uporabo v omrežju Gigabit Ethernet, kjer vsi pari kablov s prepletenima žilama (twisted pair) sodelujejo pri prenosu podatkov

Število vhodov:	4 kosov RJ-45 - LAN 1 kosov Napajanje - 5.5 / 2.1 mm DC 1 kosov Napajanje - uviti priključki
Število izhodov:	4 kosov RJ-45 - LAN & PoE
Izbrane značilnosti:	Ethernet 10/100 Mbps Porti LAN & PoE 4 kosov Pin številke za konektorje RJ-45 4, 5 (+) in 7, 8 (-) - Napajanje Steklena varovalka : 4  x 0.5 A ( Opcija - 1 A ) Izhod FPS - Signaliziranje napake Prerez voda : max. 2.5 mm² (vijačni priključki) Montaža z vijaki Spodnji sloj je opremljen s samoprilepnim trakom Razred II
Izhodna napetost:	20  ... 56 V DC
Izhodna napetost:	20  ... 56 V DC - enako vhodni napetosti
Poraba toka:	16 mA @ 24 V DC 32 mA @ 48 V DC
Maksimalni izhodni tok:	4 x 0.5 A
Signalizacijske diode:	zelena L1-L4 LED - informira o pregorelosti varovalke (če se ne sveti, pomeni to pregorelost varovalke) rdeča LFPS - informira o napetosti napajanja (DC IN)
Varovala:	Protikratkostičen Preobremenitvene Protinapetostne
Ohišje:
Delovna temperatura:	-10  °C ... 50 °C
Teža:	0.116 kg
Dimenzije:	150  x 53  x 25 mm
Proizvajalec / Znamka:	PULSAR
Garancija:	2 leta
